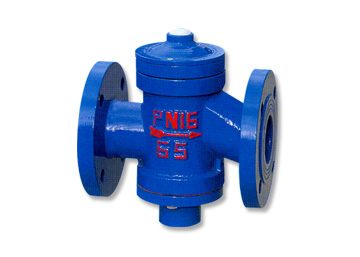

 结构特点 　　ZL47-16系列自力式流量控制阀是按被控管线需要设定流量，并可锁定设定状态。可自动消除管线的富余压力，能使分支管线间流量调节互不干扰，直接流量数字显示，公称压力为1.6Mpa，介质温度为0-120℃，阀体材质采用灰铸铁、碳素钢、锻压铜合金，内件材质采用铜合金、不锈钢。
自力式流量控制阀安装说明 　　应按阀体箭头所示的水流方向安装，切勿装反，在管道上可垂直安装亦可水平安装。自力式流量控制阀流量设定方法：用专用扳手，打开保护盖，旋转阀杆，使刻度线调整到设定流量的对应值。应另设关断阀门。





公称直径(mm)	安装方式	阀长(mm)	(mm)	H2(mm)	恒定流量（m3/h）	重量(KG)
Dn15	螺纹连接	100	60	50	0.2-1	0.6
Dn20		110	60	50	0.3-1.5	0.6
Dn25		115	60	50	0.5-2	0.7
Dn32	法兰连接	130	70	70	1-4	4
Dn40		210	90	100	1.5-6	11
Dn50		225	100	105	2-8	12
Dn65		1240	130	110	3-12	15
Dn80		280	159	170	5-20	27
Dn100		295	175	185	10-30	30
Dn125		320	180	200	15-45	40
Dn150		350	210	220	30-70	63
Dn200		435	230	285	40-180	104
Dn250		515	310	385	100-300	189
Dn300		610	405	485	150-500	218
Dn350		625	420	545	200-788	265
