大拉杆波纹补偿器的特点与安装

来源：胜奥管件发布时间：2021/9/13 11:16:29

大拉杆波纹补偿器也叫做大拉杆横向波纹补偿器，是用来补偿单平面或多平面弯曲弯道的横向位移和角位移的。连接方式主要是法兰连接和接管连接两种。大拉杆波纹补偿器具有管系设计简单，安装方便，补偿量大，无内压推力等优点。目前该产品常被用于口径较大、走向复杂的管线，用以补偿各种空间及平面管系的横向位移。

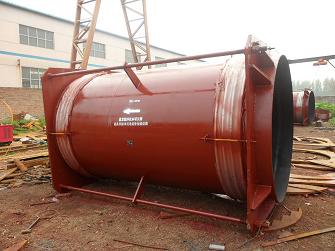

大拉杆波纹补偿器的型式主要是由中间管连接的两个几何参数和波数相同的波纹管及拉杆、端板组成的挠性部件。补偿器的特点是：由于拉杆能承受压力推力和其他附加外力的作用，膨胀节自身吸收内压推力，不会对管道产生外力，因此膨胀节两端的管道可使用中间固定支架或导向支架，降低施工成本，提高施工效率。

在安装大拉杆波纹补偿器或者小拉杆波纹补偿器时都应注意：需检查补偿器标牌、合格证上所列型号、规格及技术参数是否与订货合同一致，其它所需的附属技术文件是否齐备。外观检查：补偿器无明显的划伤或尖压痕；补偿器内部（波谷）应无异物；连接端口应完好，如法兰联接密封面应无贯穿伤痕，涂层无起皮、龟裂、剥落，大拉杆、运输拉杆及紧固件应完整。

补偿器吊装及运输注意事项：吊装时应使用专用的吊装工夹具或起重吊耳，严禁使用运输拉杆作为承力部件。无起重吊耳的小口径补偿器，因其重量轻，可用绳索捆在接管上；运输、储存过程中要防止日晒雨淋、水浸泡、有害气体腐蚀；运输、储存过程中要防止跌落、碰撞，不要与其它物品堆放在一起，以免碰伤损坏波纹管。
